Klasifikace pole antény .
Odhadovaná doba čtení: 15 minut
Anténní soustavy se obvykle kategorizují na základě uspořádání jejich jednotlivých jednotek.
Lineární soustava: Soustava anténních prvků uspořádaných podél přímky s roztečí jednotek, která může být stejná nebo nestejná. Lze ji dále rozdělit na soustavy s okrajovým osvětlením a soustavy s koncovým osvětlením na základě směru koncentrované radiační energie.

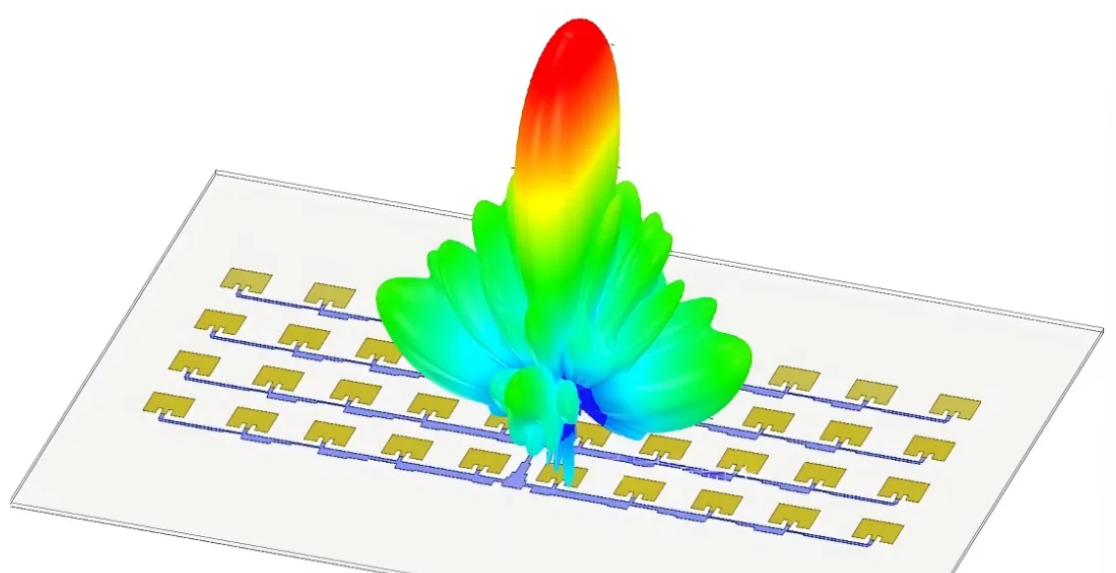

Planární anténní soustava: Soustava anténních prvků uspořádaných ve středech jedné roviny. Pokud jsou všechny prvky v planární soustavě uspořádány v obdélníkové mřížce, nazývá se obdélníková soustava; pokud jsou všechny středy prvků umístěny na soustředných kruzích nebo eliptických prstencích, nazývá se kruhová soustava. Planární soustavy mohou mít také soustavy se stejnou nebo nerovnou roztečí.
Konformní anténní soustavy: anténní soustavy, které jsou připevněny k nosiči a přizpůsobují se jeho tvaru. Konformními anténními soustavami jsou soustavy s válcovým povrchem, soustavy s kulovým povrchem a soustavy s kuželovým povrchem.
Anténní soustava konfigurace jednotky.
Lineární anténa prvky anténní soustavy: dipólové typy, monopólové typy, prstencové prvky (jako jsou štěrbinové antény) a spirálové prvky.
Prvky membránového typu: prvky trychtýřové antény, prvky vlnovodu s otevřenou štěrbinou, prvky mikropáskové propojky.
Hybridní a specializované prvky: jednotky Yagi-Uda, logaritmicky-periodické dipólové soustavy, anténní jednotky se střední rezonancí, metapovrchové/metamateriálové jednotky.
Teoretický základ anténních soustav.
① Princip interference a superpozice elektromagnetických vln: Anténní soustavy mohou vytvářet vyzařovací charakteristiky, které se liší od charakteristik konvenčních jednotlivých anténních jednotek. Jedním z hlavních důvodů je, že elektromagnetické vlny vyzařované více koherentními vyzařovacími jednotkami interferují a překrývají se v prostoru, přičemž některé oblasti vykazují zvýšené vyzařování a jiné snížené. To má za následek přerozdělení konstantní celkové vyzařovací energie v různých prostorových oblastech.
2 Věta o součinu směrového diagramu: Za podmínek vzdáleného pole je celková normalizovaná směrová funkce anténa Pole složené z více identických prvků, buzených s pevnou amplitudou a fází a uspořádaných v pevných geometrických pozicích, lze rozložit následovně:
Primární faktor F( θ , φ ): Směrovost jedné jednotky ve volném prostoru (včetně jednotky ' (polarizace a orientace).
Faktor pole AF( θ , φ ): Toto je určeno výhradně geometrickým uspořádáním, roztečí, amplitudou buzení a fází pole a je nezávislé na specifickém tvaru prvků.
To znamená, že celkový směrový diagram kompozitu D( θ , φ ) = F( θ , φ ) · AF( θ , φ ).
Analýza pole antény .
Analýza anténní soustavy zahrnuje určení jejích vyzařovacích charakteristik za předpokladu, že jsou známy čtyři parametry (celkový počet prvků, prostorové rozložení prvků, rozložení excitačních amplitud pro každý prvek a rozložení excitačních fází pro každý prvek). Mezi tyto charakteristiky patří anténní soustava ' směrový diagram, šířka paprsku s polovičním výkonem, koeficient směrovosti, úroveň postranních laloků atd.
Pole anténa integrace.
Syntéza anténní soustavy je opačným problémem než její analýza, konkrétně syntetizovat čtyři parametry anténní soustavy (celkový počet prvků, prostorové rozložení prvků, rozložení excitačních amplitud pro každý prvek a rozložení excitačních fází pro každý prvek) za daných vyzařovacích charakteristik tak, aby určité vyzařovací charakteristiky soustavy splňovaly specifikované požadavky, nebo aby soustava... ' Směrový vzor se téměř přesně blíží předem určenému směrovému vzoru.
