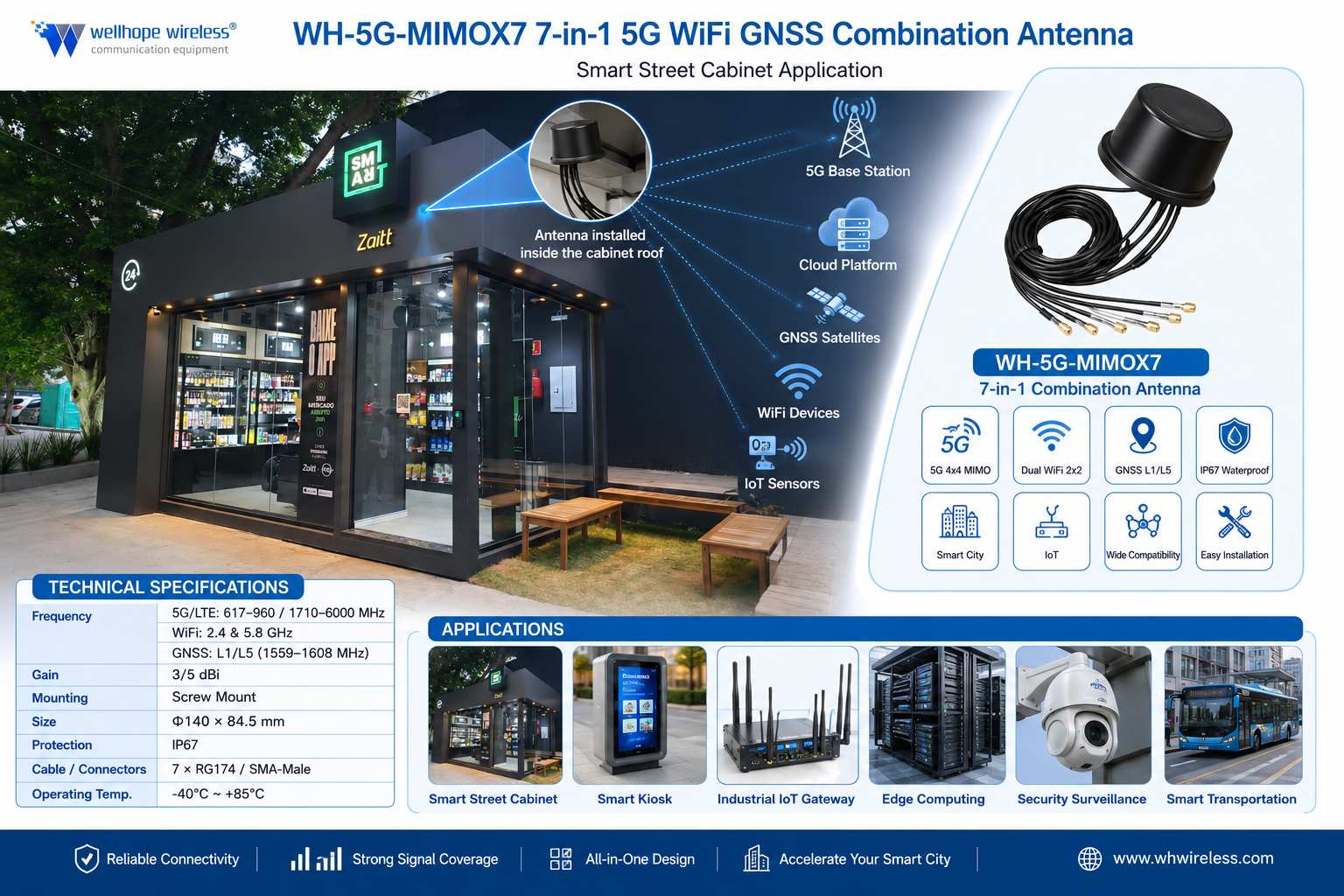

Polarizace antény: Co to je a proč na ní záleží WWW.WHWIRELESS.COM Odhadovaná doba čtení: 15 minut Každý elektroinženýr ví, že antény vysílají a přijímají signály ve formě elektromagnetických vln (vln elektromagnetické energie), jejichž vlastnosti lze popsat Maxwellovými rovnicemi. Stejně jako u mnoha specializovaných technických témat můžeme tyto rovnice spolu s pravidly šíření a charakteristikami elektromagnetických vln interpretovat z více hledisek – od relativně jednoduchých kvalitativních popisů až po složité matematické vzorce. Polarizace je jednou z mnoha charakteristik šíření elektromagnetické energie. Její vlivy a míra, do jaké je třeba ji zohlednit, se výrazně liší podle různých aplikačních scénářů a odpovídajících návrhů antén. Základní principy polarizace platí pro veškeré elektromagnetické záření, včetně rádiových frekvencí (RF)/bezdrátových signálů a světelné energie, a polarizace se široce využívá v oblasti optiky. Tento článek se zabývá pouze pásmem rádiových frekvencí RF. Co je polarizace antény? Pro pochopení polarizace je třeba nejprve zvládnout základy elektromagnetických vln. Elektromagnetická vlna se skládá z elektrického pole (E-pole) a magnetického pole (H-pole), které se šíří stejným směrem. Elektrické pole a magnetické pole jsou navzájem kolmé a obě jsou kolmé ke směru šíření rovinné vlny. Polarizace je definována jako rovina kmitání elektrického pole při pozorování od vysílacího konce směrem ke směru šíření vlny. Při horizontální polarizaci elektrické pole kmitá ze strany na stranu v horizontální rovině; při vertikální polarizaci elektrické pole kmitá nahoru a dolů ve vertikální rovině (viz obrázek 1). Obrázek 1: Elektromagnetická vlna se vzájemně kolmými složkami elektrického a magnetického pole Vysílací a přijímací antény tvoří anténní pár a výkon vysílače-přijímače dosahuje maxima, když obě sdílejí stejné polarizační roviny. Jako narážka na ikonickou větu z filmu Vetřelec z roku 1979 – „Ve vesmíru nikdo neslyší váš křik“ – ve vesmíru neexistuje žádný vlastní rozdíl mezi horizontální a vertikální polarizací. Přesto teorie přizpůsobení polarizace a vyrovnání antén stále platí pro maximalizaci přenosu a příjmu energie signálu. Lineární a kruhová polarizace Elektromagnetické vlny mají několik režimů polarizace: Základní lineární polarizace zahrnuje dvě vzájemně ortogonální (kolmé) formy polarizace (viz obrázek 2). Teoreticky nemůže horizontálně polarizovaná přijímací anténa zachytit žádný signál vysílaný vertikálně polarizovanou vysílací anténou pracující na stejné frekvenci a naopak. Čím bližší jsou polarizační orientace obou antén, tím silnější je přijímaný signál; účinnost přenosu energie signálu dosahuje maxima při dokonalém přizpůsobení polarizace. Obrázek 2: Lineární polarizace nabízí dvě vzájemně kolmé formy polarizace Šikmá polarizace je variantou lineární polarizace. Stejně jako standardní horizontální a vertikální polarizace se tato definice vztahuje pouze na pozemní scénáře. Šikmá polarizace vytváří úhel ±45° ...

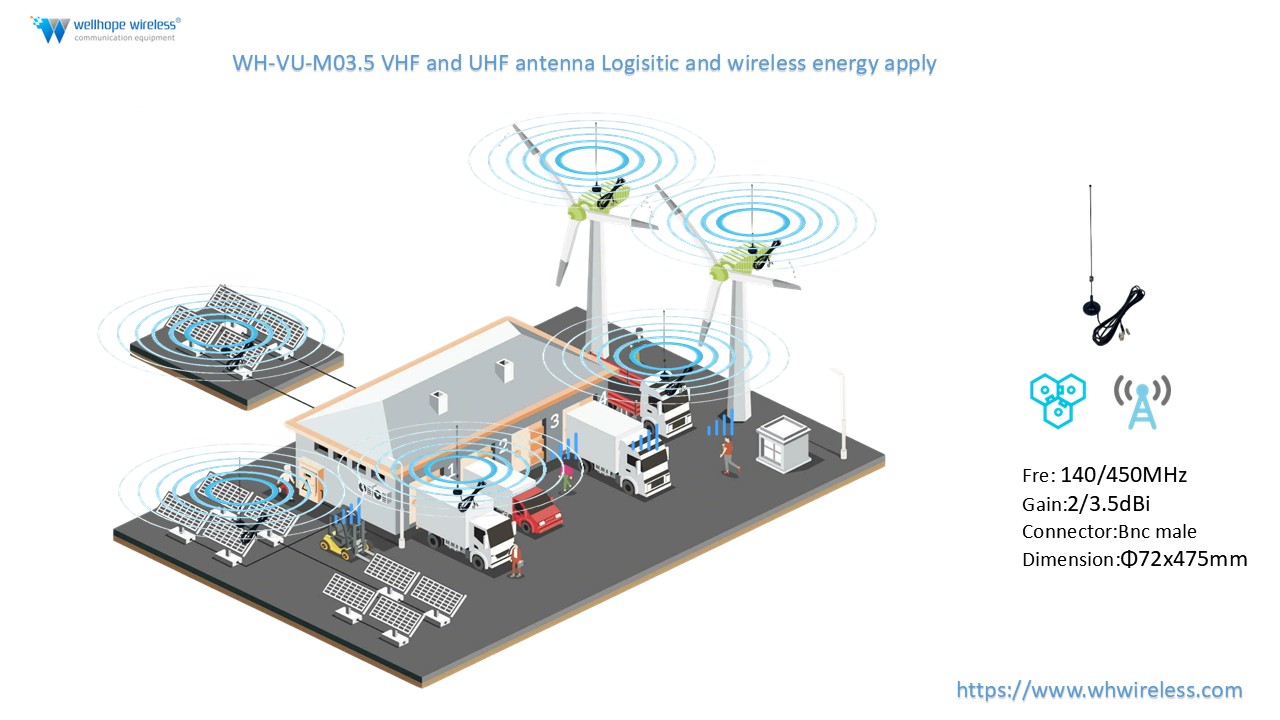

Proč zvolit WH-VU-M03.5 VHF UHF anténa pro IoT, správu vozového parku a průmyslové aplikace Ten/Ta/To WH-VU-M03.5 VHF UHF anténa s magnetickým uchycením je vysoce výkonné bezdrátové komunikační řešení určené pro aplikace IoT, inteligentní logistiku, správu vozového parku a průmyslová prostředí. Pracuje na frekvenci 140 MHz a 450 MHz frekvence, tato anténa poskytuje stabilní přenos signálu na velké vzdálenosti pro sklady, vozidla a energetické systémy. Díky odolné konstrukci a snadné instalaci zajišťuje WH-VU-M03.5 spolehlivé připojení pro bezdrátové brány, senzory a mobilní rádiové systémy, což z něj činí ideální volbu pro moderní průmyslové komunikační potřeby. Klíčové vlastnosti antény WH-VU-M03.5 WH-VU-M03.5 anténa je navržen tak, aby poskytoval silný a stabilní bezdrátový výkon: Podpora dvoupásmového VHF/UHF (140 / 450 MHz) Zisk 2 dBi pro VHF a zisk 3,5 dBi pro UHF Magnetický držák pro rychlou a flexibilní instalaci BNC konektor samec pro širokou kompatibilitu Odolná kabelová sestava pro dlouhodobé používání Navrženo pro náročné průmyslové prostředí Použití antény WH-VU-M03.5 Tento VHF UHF anténa je široce používán v mnoha odvětvích: Chytré systémy monitorování skladu Logistika a sledování aktiv v oblasti internetu věcí Správa vozového parku a komunikace s vozidly Solární elektrárny a větrné energetické systémy Průmyslová automatizace a vzdálená telemetrie Jeho schopnost udržovat stabilní komunikaci ve složitých prostředích ho činí nezbytným pro přenos dat v reálném čase a provozní efektivitu. Proč zvolit WH-VU-M03.5 pro aplikace IoT Výběr správné antény je zásadní pro spolehlivou bezdrátovou komunikaci. WH-VU-M03.5 nabízí několik výhod: Stabilní přenos signálu na velké vzdálenosti Snadná instalace na kovové povrchy Spolehlivý výkon v náročných podmínkách Silná kompatibilita s bezdrátovými branami a rádiové systémy Díky tomu je obzvláště vhodný pro průmyslová nasazení IoT, kde je vyžadována konzistentní konektivita. Instalace antény WH-VU-M03.5 Anténa je vybavena magnetickou montážní základnou, která umožňuje rychlou a bezpečnou instalaci bez složitého nářadí. Lze jej snadno nainstalovat na: Nákladní a užitková vozidla Kovové nádoby Průmyslové stroje Rozvaděče Díky této flexibilitě je nasazení rychlé a efektivní v různých scénářích. Často kladené otázky Otázka: K čemu se používá anténa WH-VU-M03.5? A: Používá se pro logistiku IoT, inteligentní monitorování skladů, správu vozového parku a průmyslové komunikační systémy. Otázka: Jakou frekvenci tato anténa podporuje? A: Anténa podporuje 140 MHz (VHF) a 450 MHz ( UHF ) pro bezdrátovou komunikaci na velké vzdálenosti. Otázka: Je tato anténa vhodná pro vozidla? A: Ano, je určen pro komunikaci s vozidly a správu vozového parku s magnetickým držákem pro snadnou instalaci. Otázka: Lze jej použít v průmyslovém prostředí? A: Ano, zajišťuje stabilní a spolehlivou komunikaci ve skladech, továrnách a energetických systémech. Otázka: Jaký konektor používá anténa? A: Používá BNC konektor (samec) kompatibiln...

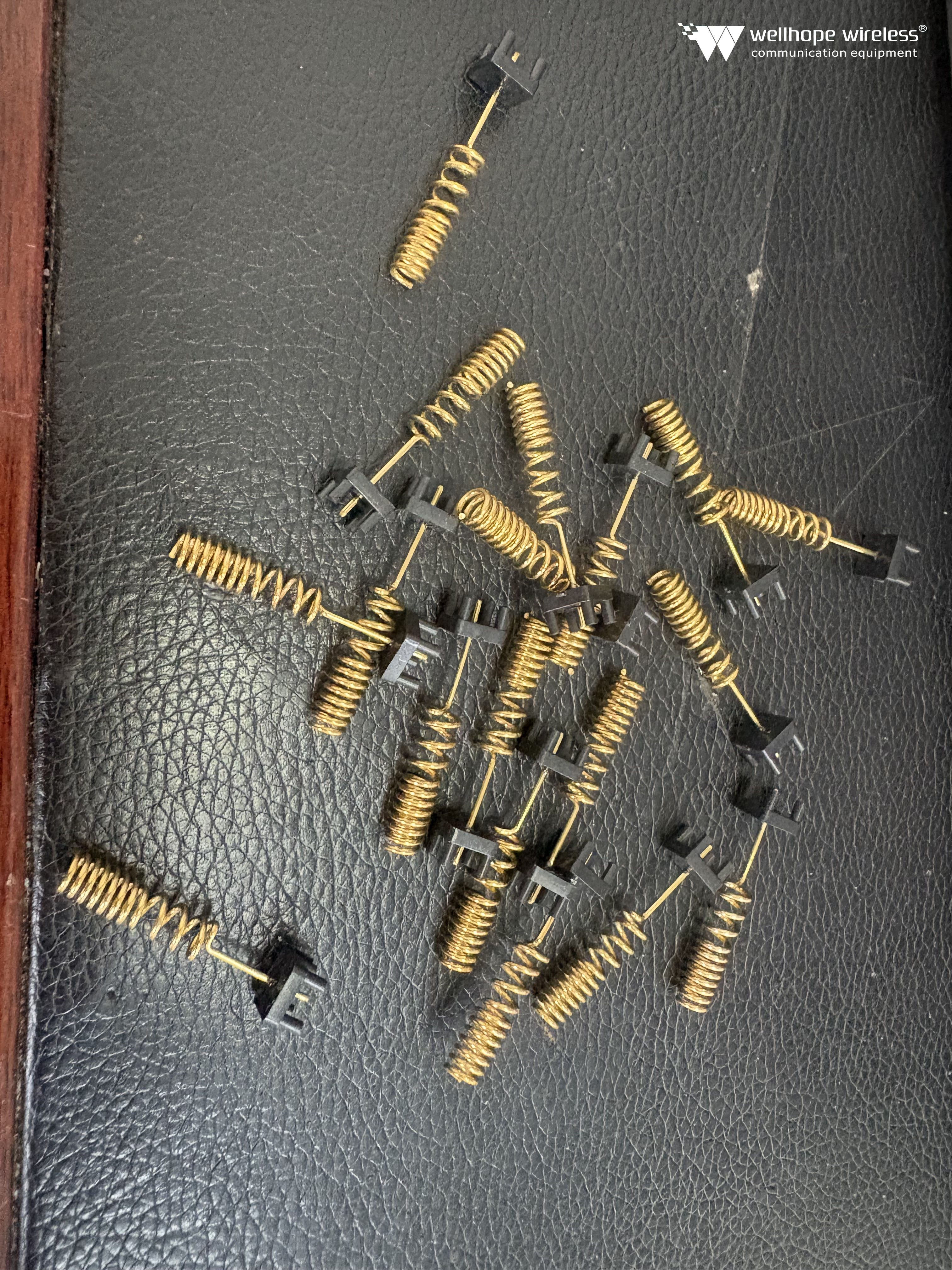

I. Basic Characteristics of Radio Waves WWW.WHWIRELESS.COM Estimated reading time: 15 minutes 1.1 Definition of Radio Waves Radio waves serve as the carrier of signals and energy, generated by the mutual coupling of oscillating electric and magnetic fields, adhering to the alternating coupling law of "electricity generates magnetism and magnetism generates electricity". During propagation, the electric and magnetic fields are always perpendicular to each other and both perpendicular to the propagation direction of the wave, making them **Transverse Electromagnetic Waves (TEM waves)**. Their generation originates from high-frequency oscillating circuits: when the current in a circuit changes rapidly over time, an alternating electromagnetic field is excited in the surrounding space. Once this electromagnetic field detaches from the wave source, it propagates through space in the form of radio waves, without relying on any medium—they can even transmit in a vacuum. 1.2 Relationship between Wavelength, Frequency and Propagation Speed The core formula governing the relationship between the wavelength (λ), frequency (f) of radio waves and their propagation speed (speed of light \( C \) in a vacuum, approximately \( 3×10^8 \, \text{m/s} \)) is: \[ \lambda = \frac{C}{f} \] **Key Conclusion**: In the same medium, frequency and wavelength are strictly inversely proportional—the higher the frequency, the shorter the wavelength. This relationship directly dictates the design dimensions of antennas: for example, the wavelength of a 2.4GHz WiFi signal is approximately 12.5 cm, corresponding to a half-wave dipole antenna length of about 6.25 cm; for a 700MHz low-frequency communication signal, the wavelength is approximately 42.8 cm, requiring a half-wave dipole length of 21.4 cm. Additionally, the electrical performance of an antenna (such as radiation efficiency, gain, and impedance) is directly related to its **electrical length** (the ratio of physical length to wavelength). In practical engineering, the required electrical length must be converted to the specific physical length to ensure the antenna operates properly. 1.3 Polarization of Radio Waves Polarization refers to the variation law of the electric field direction as a radio wave propagates, determined by the spatial motion trajectory of the electric field vector, forming a complete spectrum: **Circular Polarization ← Elliptical Polarization → Linear Polarization**. The core characteristics and application scenarios of the three are as follows: - **Linear Polarization**: The electric field direction remains fixed, the most commonly used polarization form. A wave with an electric field perpendicular to the ground is a **vertically polarized wave**, which has strong resistance to ground reflection interference and is suitable for terrestrial mobile communications (e.g., traditional 2G/3G base stations); a wave with an electric field parallel to the ground is a **horizontally polarized wave**, common...

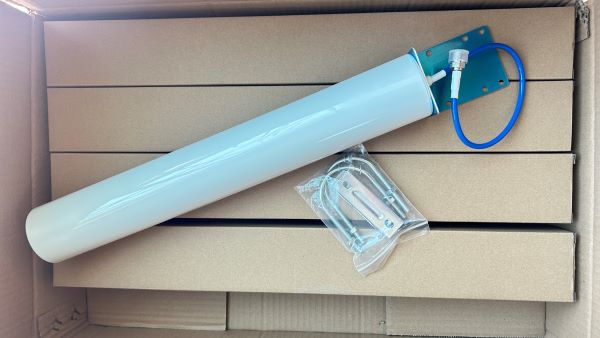

Klasifikace pole antény . WWW.WHWIRELESS.COM Odhadovaná doba čtení: 15 minut Anténní soustavy se obvykle kategorizují na základě uspořádání jejich jednotlivých jednotek. Lineární soustava: Soustava anténních prvků uspořádaných podél přímky s roztečí jednotek, která může být stejná nebo nestejná. Lze ji dále rozdělit na soustavy s okrajovým osvětlením a soustavy s koncovým osvětlením na základě směru koncentrované radiační energie. Planární anténní soustava: Soustava anténních prvků uspořádaných ve středech jedné roviny. Pokud jsou všechny prvky v planární soustavě uspořádány v obdélníkové mřížce, nazývá se obdélníková soustava; pokud jsou všechny středy prvků umístěny na soustředných kruzích nebo eliptických prstencích, nazývá se kruhová soustava. Planární soustavy mohou mít také soustavy se stejnou nebo nerovnou roztečí. Konformní anténní soustavy: anténní soustavy, které jsou připevněny k nosiči a přizpůsobují se jeho tvaru. Konformními anténními soustavami jsou soustavy s válcovým povrchem, soustavy s kulovým povrchem a soustavy s kuželovým povrchem. Anténní soustava konfigurace jednotky. Lineární anténa prvky anténní soustavy: dipólové typy, monopólové typy, prstencové prvky (jako jsou štěrbinové antény) a spirálové prvky. Prvky membránového typu: prvky trychtýřové antény, prvky vlnovodu s otevřenou štěrbinou, prvky mikropáskové propojky. Hybridní a specializované prvky: jednotky Yagi-Uda, logaritmicky-periodické dipólové soustavy, anténní jednotky se střední rezonancí, metapovrchové/metamateriálové jednotky. Teoretický základ anténních soustav. ① Princip interference a superpozice elektromagnetických vln: Anténní soustavy mohou vytvářet vyzařovací charakteristiky, které se liší od charakteristik konvenčních jednotlivých anténních jednotek. Jedním z hlavních důvodů je, že elektromagnetické vlny vyzařované více koherentními vyzařovacími jednotkami interferují a překrývají se v prostoru, přičemž některé oblasti vykazují zvýšené vyzařování a jiné snížené. To má za následek přerozdělení konstantní celkové vyzařovací energie v různých prostorových oblastech. 2 Věta o součinu směrového diagramu: Za podmínek vzdáleného pole je celková normalizovaná směrová funkce anténa Pole složené z více identických prvků, buzených s pevnou amplitudou a fází a uspořádaných v pevných geometrických pozicích, lze rozložit následovně: Primární faktor F( θ , φ ): Směrovost jedné jednotky ve volném prostoru (včetně jednotky ' (polarizace a orientace). Faktor pole AF( θ , φ ): Toto je určeno výhradně geometrickým uspořádáním, roztečí, amplitudou buzení a fází pole a je nezávislé na specifickém tvaru prvků. To znamená, že celkový směrový diagram kompozitu D( θ , φ ) = F( θ , φ ) · AF( θ , φ ). Analýza pole antény . Analýza anténní soustavy zahrnuje určení jejích vyzařovacích charakteristik za předpokladu, že jsou známy čtyři parametry (celkový počet prvků, prostorové rozložení prvků, rozložení excitačních amplitud pro každý prvek a rozložení excitačních fází pro každý prv...
